BMS 데이터 흐름 이해: 센서부터 액추에이터까지

스마트 빌딩의 핵심은 BMS(Building Management System, 건물 관리 시스템)에 있습니다. BMS는 단순히 건물의 설비를 제어하는 것을 넘어, 마치 살아있는 유기체처럼 건물의 모든 데이터를 수집하고 분석하며, 그에 따라 능동적으로 반응하게 합니다. 이러한 지능적인 운영의 기반에는 복잡하면서도 체계적인 BMS 데이터 흐름이 존재합니다. 이 글에서는 건물의 '감각' 역할을 하는 센서부터 '행동'을 수행하는 액추에이터까지, BMS 데이터가 어떻게 흘러가고 처리되는지 자세히 살펴보겠습니다.

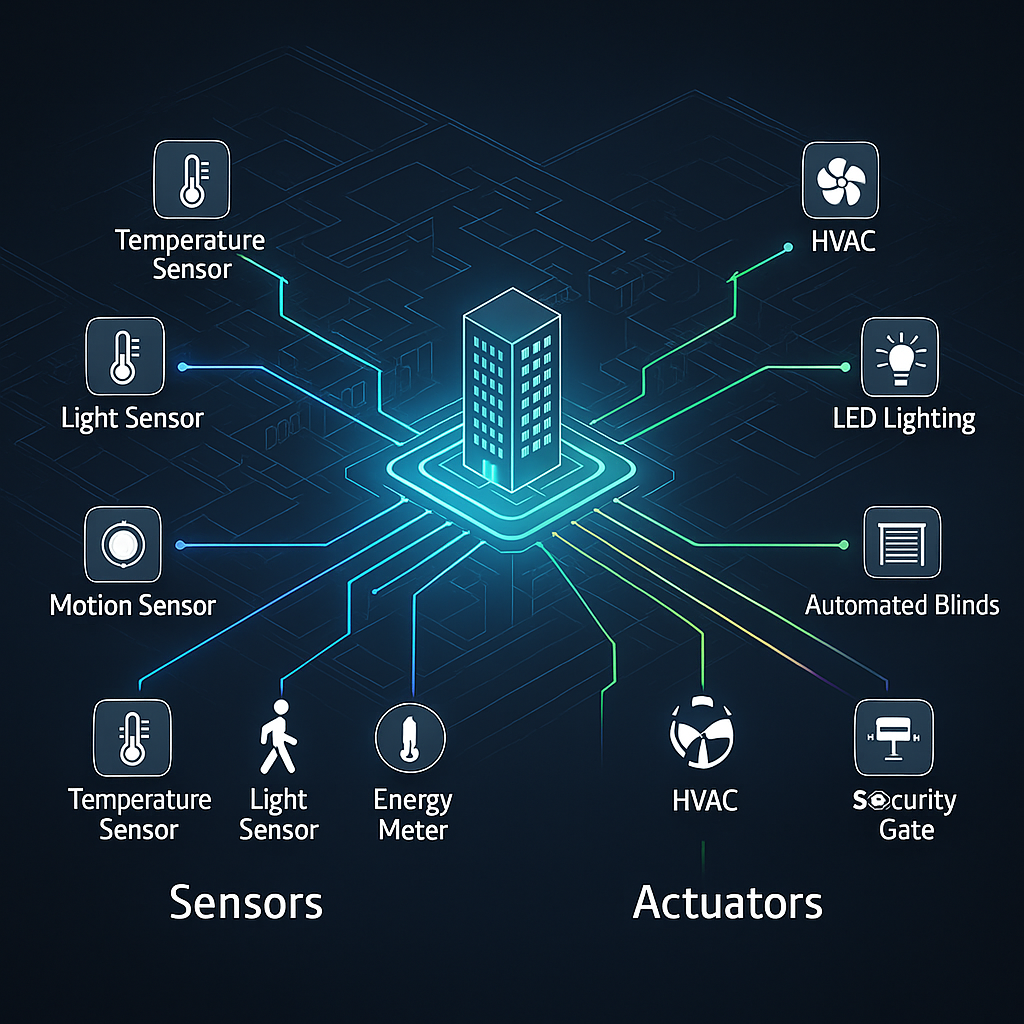

BMS의 데티어 흐름

---

1. 데이터 흐름의 시작: 센서 (건물의 '감각 기관')

BMS 데이터 흐름의 첫 단계는 건물의 다양한 환경과 설비 상태를 감지하는 센서에서 시작됩니다. 센서는 건물의 '감각 기관'과 같아서, 주변의 물리적인 변화를 감지하고 이를 전기적인 신호나 디지털 데이터로 변환합니다.

주요 센서의 종류와 역할은 다음과 같습니다:

• 온도 센서: 실내외 온도, 급수 온도, 냉매 온도 등을 측정하여 HVAC(냉난방 환기) 시스템이 적정 온도를 유지하도록 정보를 제공합니다.
• 습도 센서: 실내 습도를 측정하여 가습 또는 제습 시스템 작동 여부를 결정하는 데 기여합니다.
• CO2 및 공기질 센서: 실내 이산화탄소 농도나 미세먼지 수준을 감지하여 환기 시스템의 작동 강도를 조절하는 데 필요한 데이터를 제공합니다.
• 조도 센서: 실내외 빛의 밝기를 측정하여 조명 시스템의 밝기를 자동으로 조절하거나 블라인드를 제어합니다.
• 재실 감지 센서 (점유 센서): 특정 공간에 사람이 있는지 여부를 감지하여 조명, 냉난방, 환기 시스템을 효율적으로 제어합니다.
• 유량/압력 센서: 배관 내 물이나 공기의 흐름, 압력 등을 측정하여 펌프, 팬 등의 설비 작동 상태를 모니터링합니다.
• 전력량 센서: 건물 또는 특정 구역의 전력 소비량을 실시간으로 측정하여 에너지 사용 현황을 파악하고 절감 전략을 수립하는 데 활용됩니다.
• 보안 센서: 침입 감지, 화재 감지, 문 열림 감지 등 보안 및 안전과 관련된 정보를 제공합니다.

이처럼 센서들은 건물의 각 부분에서 끊임없이 데이터를 수집하여 BMS로 전송하는 중요한 역할을 합니다.

---

2. 데이터의 전송과 통합: 통신 네트워크 (데이터의 '신경망')

센서에서 수집된 데이터는 통신 네트워크를 통해 BMS 중앙 시스템으로 전달됩니다. 이 통신 네트워크는 건물의 '신경망'과 같습니다. 다양한 통신 프로토콜과 네트워크 인프라가 사용되며, 최근에는 IoT(사물 인터넷) 기술의 발전과 함께 더욱 다양하고 효율적인 전송 방식이 도입되고 있습니다.

주요 통신 방식 및 프로토콜은 다음과 같습니다:

• 유선 통신: BACnet, Modbus, LonWorks, KNX 등 BMS의 전통적인 오픈 프로토콜들이 주로 사용됩니다. 이더넷(Ethernet) 기반의 TCP/IP 네트워크도 널리 활용됩니다. 안정적이고 빠른 데이터 전송이 가능하며, 대용량 데이터 전송에 적합합니다.
• 무선 통신: Wi-Fi, Zigbee, Z-Wave, LoRa, Bluetooth 등 무선 프로토콜은 센서 및 소형 기기의 설치 유연성을 높여줍니다. 특히 IoT 센서들이 증가하면서 무선 통신의 중요성이 더욱 커지고 있습니다.
• 게이트웨이 및 컨트롤러: 각 센서나 액추에이터는 해당 프로토콜을 지원하는 로컬 컨트롤러나 게이트웨이에 연결되며, 이들이 다시 상위 BMS 서버 또는 클라우드 기반 시스템으로 데이터를 통합 전송합니다.

이러한 통신 네트워크를 통해 수집된 BMS 데이터는 중앙에서 통합적으로 관리, 저장, 분석될 준비를 마칩니다.

---

3. 데이터의 처리 및 분석: 중앙 BMS (건물의 '두뇌')

BMS 중앙 시스템은 건물의 '두뇌' 역할을 하며, 수집된 방대한 데이터를 처리하고 분석하여 의미 있는 인사이트를 추출합니다. 이 과정에서 빅데이터 분석, 인공지능(AI), 머신러닝 기술이 활용되어 건물의 운영 효율성을 극대화합니다.

중앙 BMS의 주요 기능은 다음과 같습니다:

• 데이터 수집 및 저장: 모든 센서 데이터를 실시간으로 수집하고, 장기적인 분석을 위해 데이터베이스에 저장합니다.
• 모니터링 및 시각화: 건물의 현재 상태(온도, 전력 사용량, 설비 가동 상태 등)를 대시보드 형태로 직관적으로 시각화하여 관리자가 한눈에 파악할 수 있도록 합니다.
• 규칙 기반 제어: 미리 설정된 규칙(예: "실내 온도가 26도 이상이면 냉방기 작동")에 따라 설비를 제어합니다.
• 분석 및 예측: 과거 시계열 데이터를 분석하여 에너지 사용량 예측, 설비 고장 예측(예측 유지보수), 최적의 실내 환경 유지 방안 등을 도출합니다.
• 알림 및 경고: 시스템 이상, 비정상적인 에너지 사용, 보안 침입 등 문제가 발생하면 즉시 관리자에게 알림을 보냅니다.
• 보고서 생성: 에너지 사용량, 설비 성능, 운영 비용 등에 대한 상세 보고서를 자동으로 생성하여 건물 운영 전략 수립을 지원합니다.

이러한 과정을 통해 BMS는 단순한 데이터 수집을 넘어, 건물의 현재와 미래를 예측하고 최적의 운영 방안을 제시하는 지능적인 시스템으로 기능합니다.

---

4. 데이터의 실행: 액추에이터 (건물의 '행동 기관')

BMS 중앙 시스템에서 처리되고 결정된 명령은 다시 네트워크를 통해 액추에이터로 전달되어 실제 건물 설비의 '행동'을 유발합니다. 액추에이터는 건물의 '행동 기관'과 같아서, 전기적 또는 기계적 에너지를 실제 움직임이나 작동으로 변환합니다.

주요 액추에이터의 종류와 역할은 다음과 같습니다:

• 밸브: 냉난방 시스템에서 물이나 냉매의 흐름을 조절하여 특정 구역의 온도를 제어합니다.
• 댐퍼: 환기 시스템에서 공기의 흐름을 조절하여 실내 공기질을 관리하고 온도를 조절합니다.
• 모터/펌프: 냉난방 팬, 물 펌프, 엘리베이터 모터 등을 구동하여 시스템을 작동시킵니다.
• 조명 제어기: 조명 밝기를 조절하거나 On/Off를 제어하여 에너지 절감 및 쾌적한 환경을 조성합니다.
• 차단기/스위치: 전력 공급을 제어하거나 특정 설비를 켜고 끄는 역할을 합니다.
• 도어락/게이트: 보안 시스템과 연동되어 출입을 제어합니다.

액추에이터는 BMS의 명령을 받아 건물의 환경을 물리적으로 변화시키는 마지막 단계이자, 스마트 빌딩이 지능적으로 작동하는 핵심적인 요소입니다.

---

결론: BMS 데이터 흐름, 스마트 빌딩의 생명선

BMS 데이터 흐름은 센서에서 시작하여 통신 네트워크를 통해 중앙 BMS로 통합되고, 여기서 처리 및 분석된 명령이 다시 액추에이터를 통해 실행되는 연속적인 순환 과정입니다. 이 순환 고리가 원활하게 작동할 때, 건물은 스스로 환경을 인지하고, 판단하며, 최적의 상태를 유지할 수 있는 진정한 스마트 빌딩이 됩니다.

미래에는 BMS 데이터의 양과 복잡성이 더욱 증가할 것이며, AI와 머신러닝 기술이 이 흐름을 더욱 정교하고 자율적으로 제어하게 될 것입니다. BMS 데이터 흐름에 대한 깊이 있는 이해는 스마트 빌딩의 설계, 구축, 운영, 그리고 지속 가능한 발전을 위한 필수적인 요소입니다.

---
